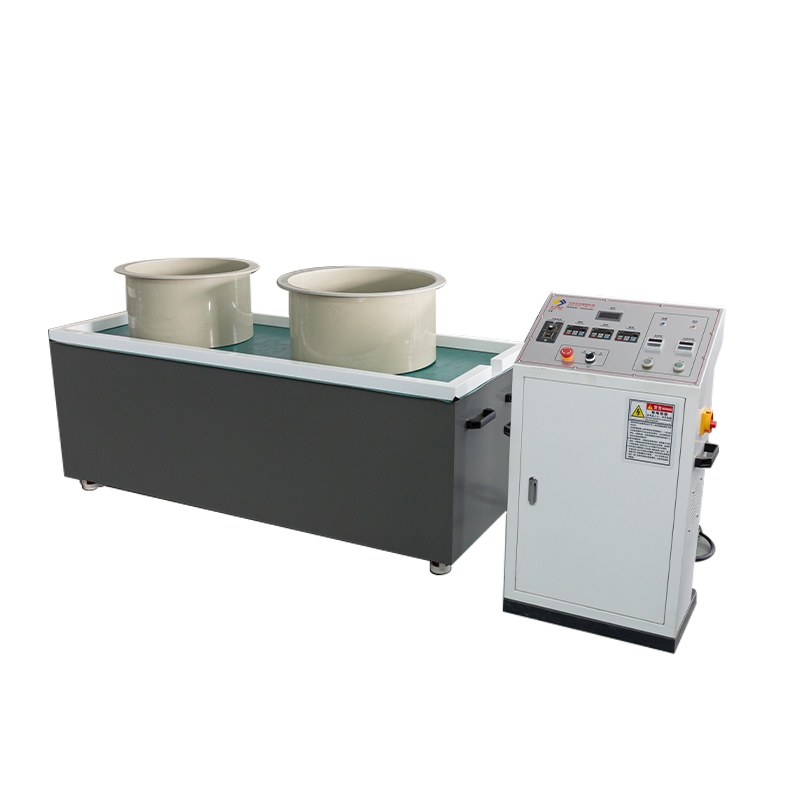

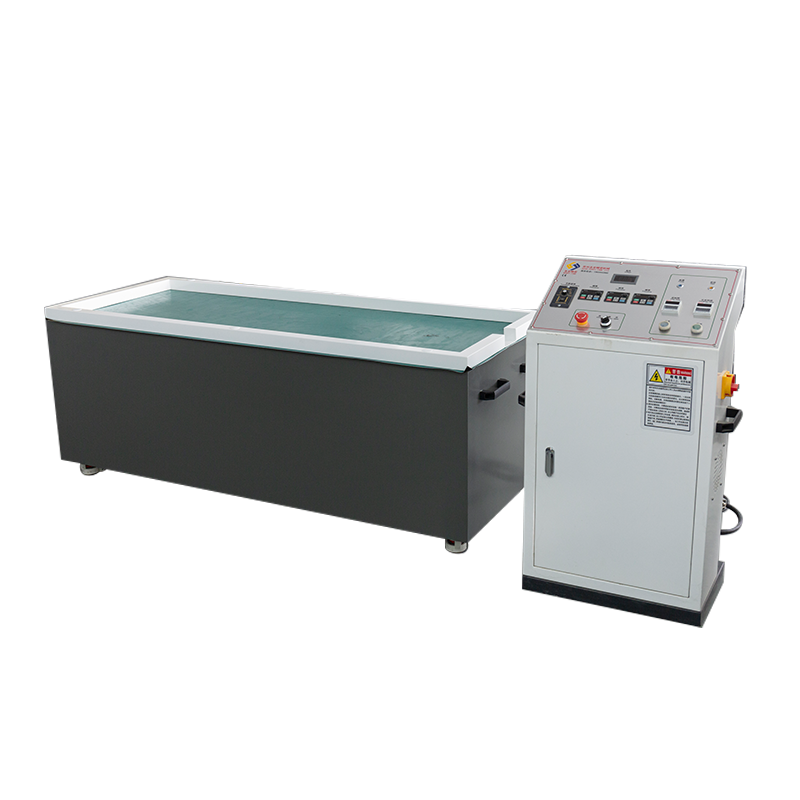

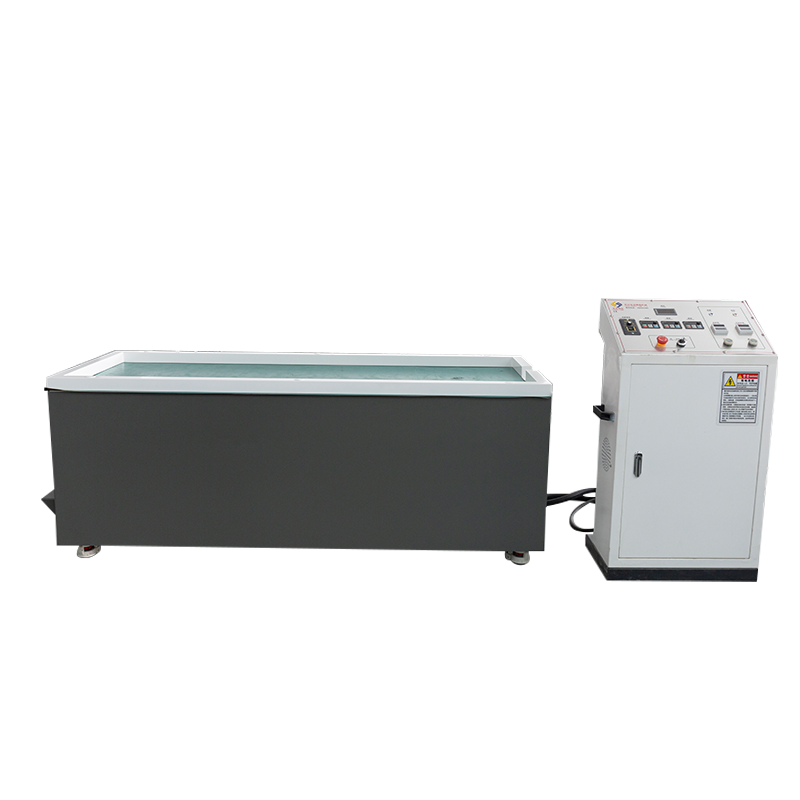

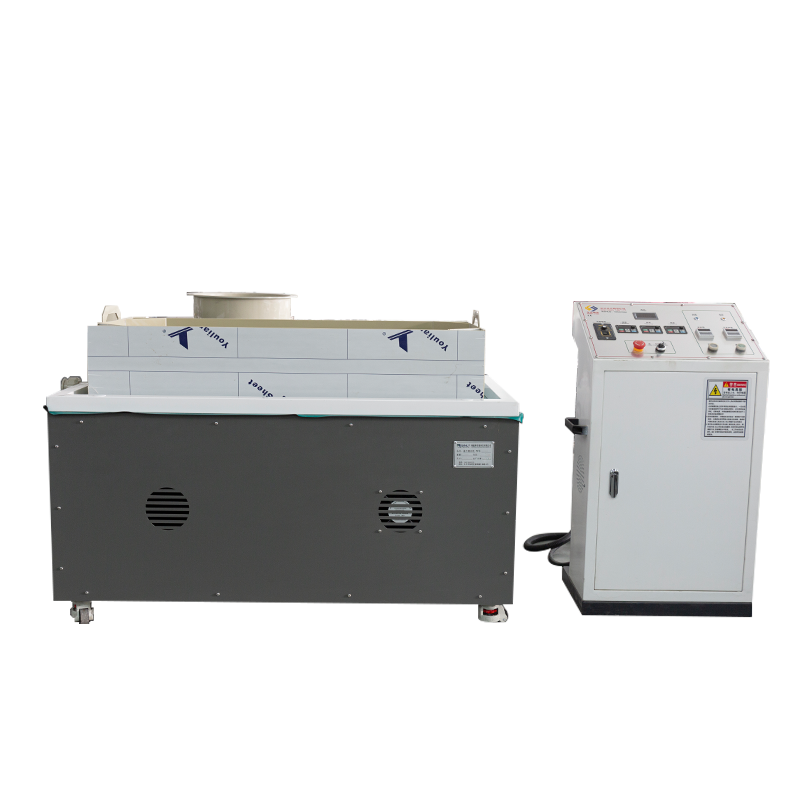

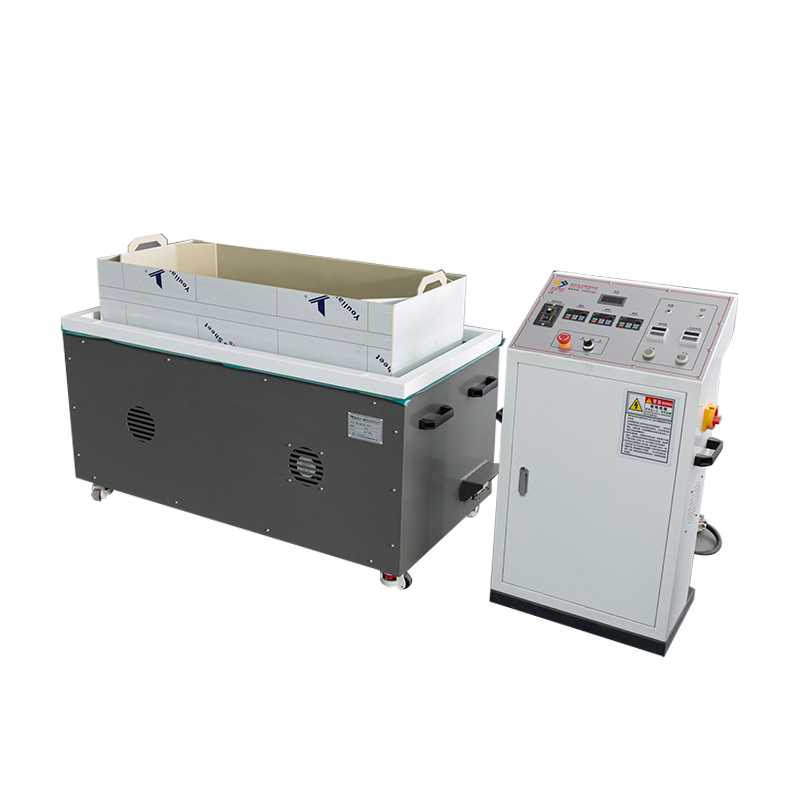

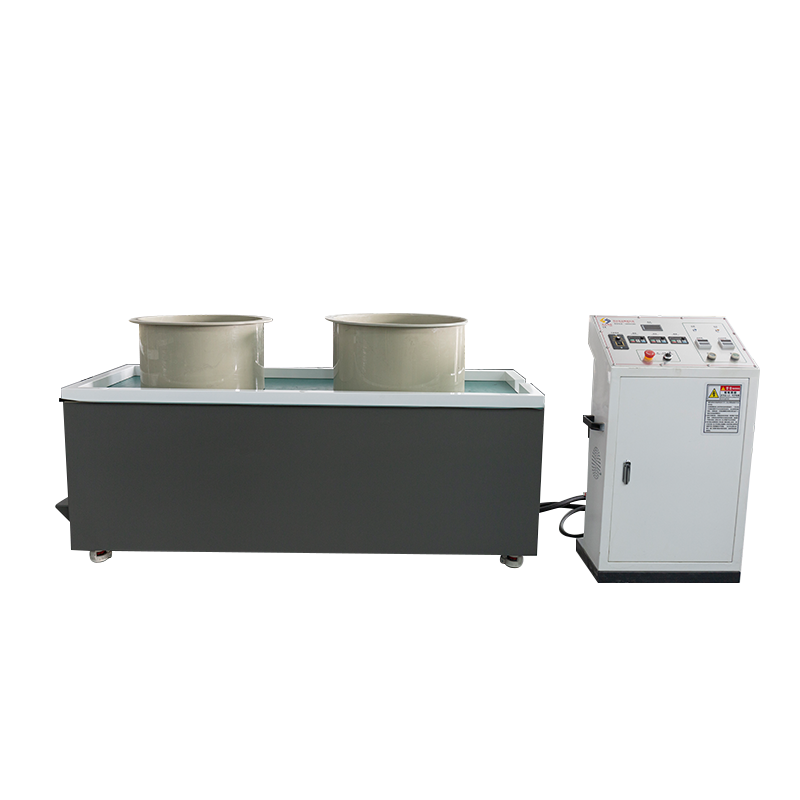

SY1200 vaakasuora edestakaisin liikkuva/pitkäpetiinen teollinen magneettinen purseenpoistokone

Paikannus- ja käännöstekniikka: SY1200 on sarjan ensimmäinen, jossa on yhdistetty liikerata, jossa yhdistyvät "Magnetic Rotation Reciprocating Translation". Se on erityisesti suunniteltu ratkaisemaan pitkäakselisten, putkimaisten ja ryhmätyyppisten komponenttien (esim. tarkkuusohjaimet, lääketieteelliset katetrit, pitkänomaiset jäähdytyslevyt) pinnan viimeistelyn haasteet. Ainutlaatuinen siirtomekanismi ohjaa magneettikenttää lineaarisella edestakaisin liikkeellä alustan poikki, eliminoimalla staattisissa magneettikentissä usein nähtävät hiontakuollut alueet tai "seeprakuviot", mikä varmistaa tasaisen karkeuden (Ra) koko työkappaleen pituudella.
Kapasiteetti ja sängyn kokoonpano: Avoin vaakasuora sänky, yksikkö tarjoaa 1100*620mm työpöydän ja vakiovarusteena suuren suorakaiteen muotoisen hiomasäiliön, jonka mitat ovat 1000*500*250mm. Maksimikäsittelykapasiteetti nostetaan viitearvoon 0-35 kg. Tämä kuvasuhde mahdollistaa lähes 1 metrin pituisten työkappaleiden tasaisen käsittelyn, mikä estää työkappaleen takertumisen ja parantaa merkittävästi erän tilavuustehokkuutta.

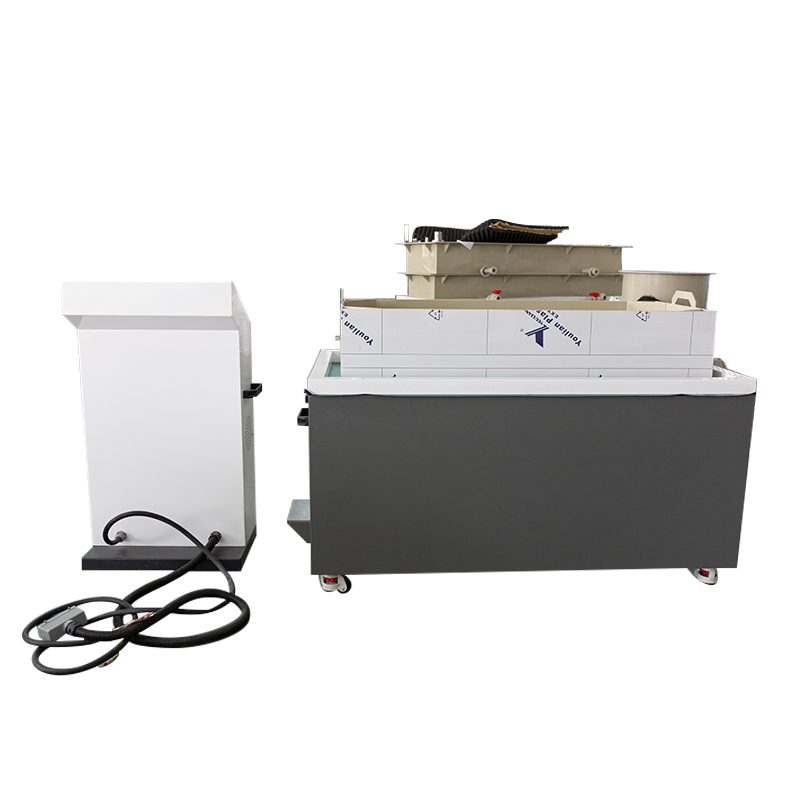

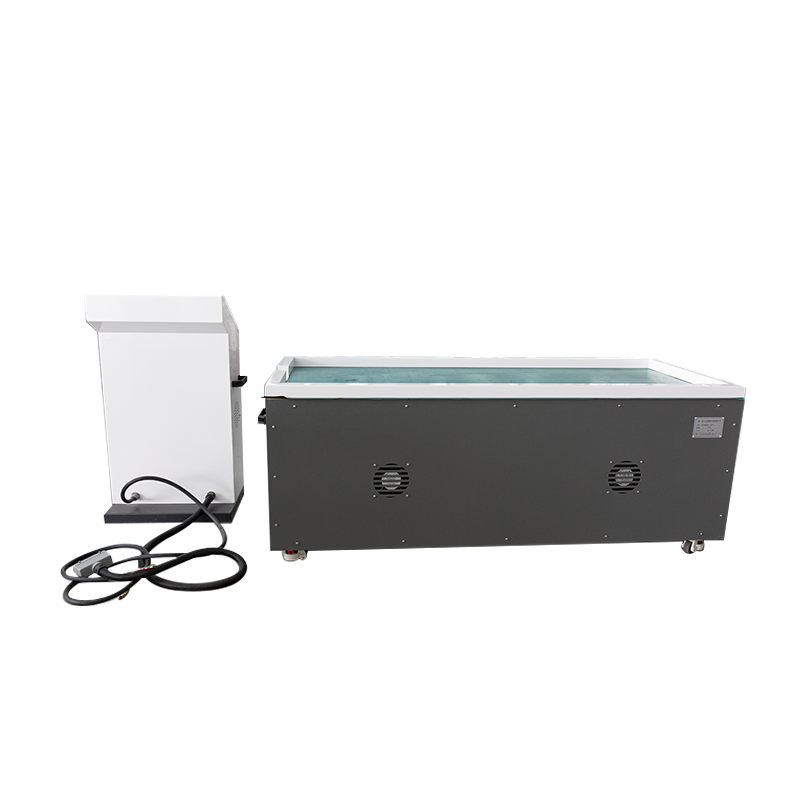

Jaettu arkkitehtuuri ja teho: Sopeutuakseen vaativiin teollisuusympäristöihin SY1200 käyttää jaettua mekaanis-sähköarkkitehtuuria. Pääkoneen mitat ovat 1200*720*730mm, kun taas tarkkuusohjausyksiköt sijaitsevat erillisessä kaapissa (550350980mm). Tämä rakenne eristää tehokkaasti sähkökomponentit korkeataajuisilta mekaanisilta tärinöiltä ja nesteroiskeilta. Se toimii 4 kW:n teollisuusmoottorilla ja kolmivaiheisella AC380V-syötöllä, ja se tarjoaa runsaasti vääntömomenttia yhdistelmäliikettä varten raskaassa kuormituksessa.
Prosessin ohjaus ja vakaus: Järjestelmä tukee 0-60 Hz:n vaihtelevan taajuuden nopeuden säätöä integroidulla ohjauksella eteenpäin/taakse-kiertoa ja siirtoa varten. 380 kg:n nettopainollaan raskaaseen käyttöön tarkoitettu sänky tarjoaa poikkeuksellisen jäykkyyden pitkän iskun siirtoon, varmistaa dynaamisen tasapainon jopa täydellä 35 kg:n kuormalla ja pidentää mekaanisten voimansiirtokomponenttien käyttöikää.
Vakiovarusteet: Toimitetaan tiukasti teollisten standardien mukaisesti. Pakkaus sisältää 8 kg ruostumattomasta teräksestä valmistettuja magneettinappeja SUS304 ja 50 kg erikoishiomanestettä. Vakiokokoonpano sisältää 2 suorakaiteen muotoista jauhatusastiaa, 1 erotusseula ja 1 tappierotin, jotka mahdollistavat pitkänomaisten osien välittömän massatuotannon asennuksen yhteydessä.
